Что такое распиновка USB и что означают провода
Распиновка USB — это схема, которая показывает, какие провода за что отвечают в стандартном USB-кабеле. Каждый провод имеет свое предназначение: питание, передача данных или экранирование от помех. Обычно в стандартных USB-кабелях присутствуют четыре основных проводника: красный (питание, +5 В), черный (земля), белый (передача данных D-) и зеленый (передача данных D+). При правильном подключении этих проводов обеспечивается корректная работа устройств, стабильная передача данных и безопасная подача питания. Правильное понимание распиновки USB помогает избежать коротких замыканий, потери данных и повреждения оборудования.
Распиновка USB: принцип работы и назначение контактов
Для понимания концепции работы USB-порта важно представлять, как организовано взаимодействие между устройством и источником питания.
USB (Universal Serial Bus) представляет собой универсальную систему последовательного обмена данными, внедрённую в 1996 году и ставшую международным стандартом. В Украине технология USB получила широкое распространение в конце 1990-х и теперь используется во всех сферах — от промышленного оборудования до бытовой электроники.
Основные типы USB-коннекторов
Существует несколько распространённых типов USB-разъёмов, каждый из которых отличается формой, размером и количеством контактов.

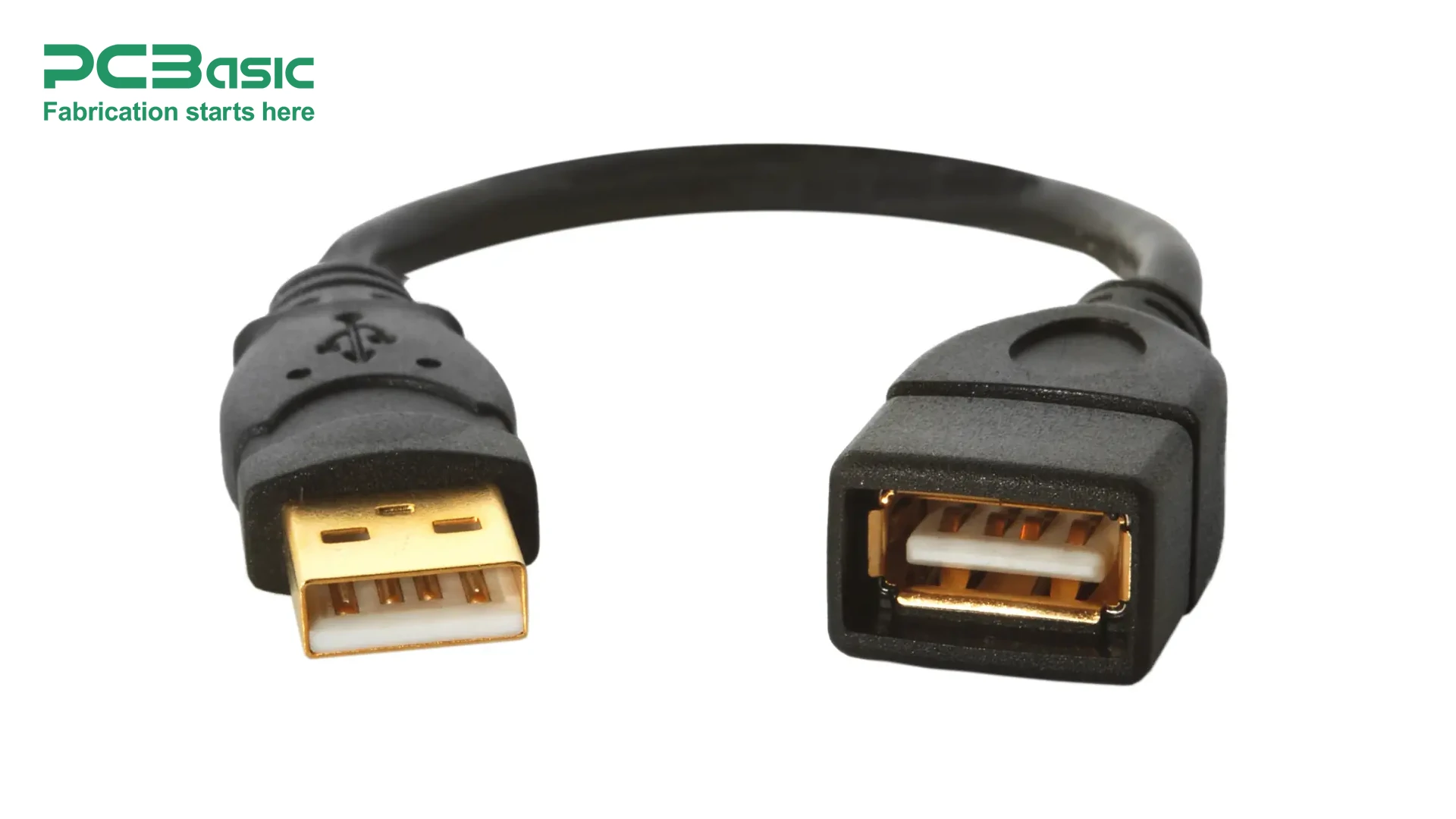

1. **USB Type-A** — стандартный прямоугольный разъем, используемый в компьютерах, ноутбуках и зарядных устройствах.
2. **USB Type-B** — квадратный разъем, который часто встречается в принтерах, сканерах и промышленных устройствах.
3. **USB Mini-B** — устаревающий формат, использовавшийся в камерах и старых телефонах.
4. **USB Micro-B** — долгое время был основным разъемом для смартфонов и внешних накопителей.
5. **USB Type-C** — современный универсальный стандарт, который поддерживает двустороннее подключение и более высокую мощность передачи данных.
Таблица распиновки стандартного USB
| Номер контакта | Цвет провода | Назначение | Описание |
|---|---|---|---|
| 1 | Красный | VCC (питание +5V) | Обеспечивает питание подключенного устройства |
| 2 | Белый | D- | Передача данных (от устройства к компьютеру) |
| 3 | Зеленый | D+ | Передача данных (от компьютера к устройству) |
| 4 | Черный | GND | Заземление (общий минус питания) |
Как правильно подключить USB-провода при самостоятельной сборке
Если вы чините кабель или создаёте переходник своими руками, важно соблюдать цветовую маркировку и порядок контактов. Ошибка подключения может привести к повреждению устройства. Алгоритм действий:
1. Разместите провода в правильном порядке — красный первым, затем белый, потом зеленый, а черный последним.
2. Используйте паяльник и термоусадочные трубки для изоляции соединений.
3. Убедитесь, что все соединения надёжные, нет короткого замыкания между жилами.
4. Проверьте работу кабеля на тестере или подключив его к безопасному устройству (например, зарядному адаптеру).
Подключение USB Type-C
USB Type-C — более сложный вариант с большим количеством контактов. Он способен поддерживать не только стандартные 5 В, но и напряжения вплоть до 20 В (в режиме Power Delivery).
Для работы Type-C задействуется до 24 контактов, из которых 16 относятся к передаче данных, 4 обеспечивают питание, а остальные резервируются под вспомогательные функции.
Благодаря симметричному дизайну не имеет значения, каким боком вставить коннектор, что делает его значительно удобнее предыдущих поколений.
Виды USB и особенности их распиновки
Каждая версия USB имеет своё назначение и пропускную способность.
USB 2.0
USB 2.0 поддерживает скорость передачи данных до 480 Мбит/с. Распиновка включает те же четыре провода, что и в предыдущей таблице. Этот стандарт до сих пор распространен, особенно в бюджетной электронике.
USB 3.0 и 3.1
Эти стандарты обеспечивают значительно более высокие скорости — до 5 и 10 Гбит/с соответственно. Здесь добавляются дополнительные линии данных:
| Цвет провода | Контакт | Функция |
|---|---|---|
| Бирюзовый | SSR_TX | Передача данных SuperSpeed |
| Оранжевый | SSR_RX | Приём данных SuperSpeed |
USB 4.0
USB 4.0 — это новый стандарт, разработанный на основе протокола Thunderbolt 3. Он поддерживает скорость до 40 Гбит/с и совместим со всеми предыдущими версиями. Для его реализации используется только разъем Type-C.
Распиновка USB в другой словоформе: особенности подключения и различия
Понимание правильной распиновки особенно важно для электриков, инженеров и пользователей, работающих с микроэлектроникой. В Украине популярность самостоятельных ремонтов и изготовление кабелей растет, особенно среди радиолюбителей. По данным Государственной службы статистики Украины, около 22% пользователей ноутбуков ежегодно обращаются с проблемами портов USB, из которых 35% решают их самостоятельно, не обращаясь в сервис.
Типичные ошибки при подключении USB-проводов
Распространенные ошибки включают перепутанные контакты питания (красный и черный провод) или неправильное соединение сигнальных линий D+ и D-. Также часто встречается использование неэкранированных кабелей, что приводит к потере данных при высокой скорости передачи.
Советы для правильной распайки
— Проверяйте мультиметром полярность и целостность проводников.
— Используйте качественные кабели с медными жилами, особенно если планируется передача энергии выше 2 А.
— При пайке избегайте перегрева изоляции, чтобы не повредить проводку.
— Для Type-C соблюдайте симметричное подключение — стандарт допускает одинаковую работу независимо от ориентации.
Практическое применение распиновки USB в быту и профессиональной сфере
USB используется повсеместно — в смартфонах, колонках, гаджетах умного дома и медицинской технике.
В промышленности Украины USB-интерфейсы применяются для подключения программируемых логических контроллеров (ПЛК), датчиков и устройств автоматизации. Такие соединения удобны своей универсальностью: один кабель может обеспечивать и питание, и управление сигналами.
Использование USB в автомобильной электронике
Современные автомобили, произведенные в Украине или импортированные, оснащаются USB-портами для зарядки и передачи данных. Распиновка USB в этом случае остается стандартной, но важно учитывать особенности электросети автомобиля — напряжение 12 В подается через преобразователь до безопасных 5 В.
USB в медицине и образовании
В медицинских лабораториях USB применяется для подключения микроскопов, анализаторов и диагностических приборов.
В украинских школах и университетах USB-порты активно используются в образовательных проектах по робототехнике и электронике. Разработка собственных устройств требует понимания распиновки USB и принципов передачи данных.
Статистика и интересные факты о развитии USB в Украине
По оценкам исследовательской группы IT Ukraine Association за 2023 год, более 95% проданных периферийных устройств используют интерфейс USB.
В опросе среди студентов технических вузов Украины 68% респондентов отмечают, что выполняли хотя бы один проект с пайкой или диагностикой USB-кабелей.
Благодаря простоте конструкции и универсальности интерфейс USB остается базовым стандартом, который не теряет актуальности уже более 25 лет.
Сравнение скорости и мощности различных стандартов USB
| Стандарт | Скорость передачи данных | Максимальное напряжение | Максимальный ток |
|---|---|---|---|
| USB 2.0 | 480 Мбит/с | 5 В | 500 мА |
| USB 3.0 | 5 Гбит/с | 5 В | 900 мА |
| USB 3.1 | 10 Гбит/с | 5 В | 1.5–3 А |
| USB Type-C (PD) | до 40 Гбит/с | до 20 В | до 5 А |
Безопасность и защита при работе с USB
Правильное понимание распиновки USB позволяет избежать неприятных последствий при подключении. Некоторые советы по безопасности:
— Никогда не подключайте кабель с поврежденной оболочкой к компьютеру.
— Не используйте несертифицированные концентраторы и переходники.
— При подключении к автомагнитоле избегайте использования дешевых кабелей без маркировки.
— Помните, что неправильная пайка может замкнуть питание, что приведет к перегреву или выходу из строя устройств.
Использование тестеров для проверки кабелей
Современные цифровые тестеры USB позволяют измерять ток, напряжение и даже скорость передачи данных. Это помогает понять, правильно ли собран кабель, и оценить его качество.
Заключение: почему важно знать распиновку USB
Понимание того, что означают провода USB и как правильно их подключать, помогает не только ремонтировать оборудование, но и уверенно работать с электроникой.
Распиновка USB — это основа безопасной эксплуатации современных гаджетов, а грамотное подключение гарантирует стабильную передачу данных и продлевает срок службы техники.
В Украине развитие инженерного образования и доступность комплектующих способствует росту интереса к самостоятельным проектам. Знание того, как устроен USB-кабель изнутри, становится не только полезным навыком, но и показателем технической грамотности.
Независимо от того, работаете ли вы с бытовыми устройствами, или проектируете профессиональное оборудование, знание правильной распиновки USB всегда останется актуальным и востребованным.
