Розпіновка USB — це розташування контактів у штекері або роз’ємі, які відповідають за передачу живлення та даних між пристроями. Простими словами, кожен провід у кабелі має своє призначення: один постачає живлення, інший відповідає за «землю», а два залишилися забезпечують передачу даних. Якщо неправильно підключити дроти або переплутати контакти, пристрій може не працювати або навіть вийти з ладу. Тому правильна розпіновка USB є критично важливою при складанні кабелів, ремонті електроніки чи підключенні внутрішніх роз’ємів до материнської плати комп’ютера.
Що таке розпіновка USB та як вона з’явилася
Стандарт USB (Universal Serial Bus) був розроблений наприкінці 1990-х років з метою уніфікації підключення пристроїв: принтерів, клавіатур, мишей, флеш-накопичувачів тощо. До цього існувала безліч різних портів, що створювало плутанину. Консорціум USB Implementers Forum (USB-IF) запропонував рішення з єдиною архітектурою, де кожен контакт чітко виконує свою функцію.
Перший стандарт USB 1.0 мав швидкість передачі даних 12 Мбіт/с, але вже з версіями USB 2.0, 3.0, 3.2 та USB4 пропускна здатність зросла до десятків гігабіт на секунду. Незалежно від швидкості, базові принципи розпіновки залишилися незмінними – це живлення, земля та дві або більше лінії передачі даних.
Основні контакти та кольори проводів у розпіновці USB
Класичний USB-кабель типу A або B має чотири жили. Кожна з них має стандартне забарвлення, що допомагає правильно визначити призначення проводу:
| Колір проводу | Назва контакту | Призначення | Напруга |
|---|---|---|---|
| Червоний | VCC (Power) | Живлення +5 В | +5 В |
| Чорний | GND (Ground) | «Маса», повернення струму | 0 В |
| Білий | D- (Data -) | Негативна лінія передачі даних | Диференціальний сигнал |
| Зелений | D+ (Data +) | Позитивна лінія передачі даних | Диференціальний сигнал |
У версіях USB 3.0 і вище додалися кілька додаткових контактів, які забезпечують підвищену швидкість передачі та двосторонню комунікацію. Наприклад, USB Type-A 3.0 має вже 9 контактів, а Type-C — 24, що дозволяє підтримувати потужність до 100 Вт і швидкість до 40 Гбіт/с у версії USB4.
Детальніше про кольорове маркування
Кольори дротів у розпіновці USB жорстко регламентовані стандартом. Однак у дешевих кабелях виробники можуть не дотримуватися кольорової схеми. Тому при самостійному підключенні завжди варто орієнтуватися не лише на колір, а й на розташування контактів у штекері. Для цього зручно користуватися схемами, які показують порядок виводів.

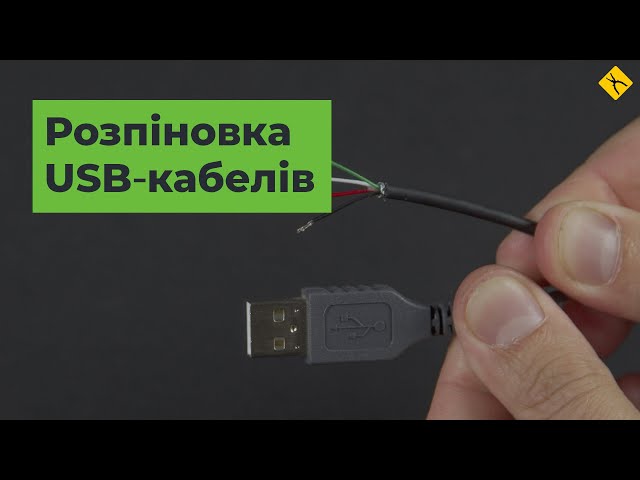

Розпіновка USB: що означають дроти та як правильно підключити у різних типах роз’ємів
Залежно від типу конектора, схема підключення дротів може відрізнятися. Однак принципи залишаються спільними: два дроти для живлення, решта для передачі даних. Розглянемо кілька найпопулярніших варіантів.
Тип A та B — класичні форми USB
USB Type-A — це стандартний плоский роз’єм, який використовується у комп’ютерах та ноутбуках. Контакти розташовані в лінію, а їхні номери йдуть зліва направо (якщо тримати конектор контактами доверху). Type-B — квадратний штекер, зазвичай підключається до принтерів і сканерів.
Схема підключення для USB Type-A (2.0)
- Pin 1 — VCC (червоний) — +5 В;
- Pin 2 — D− (білий);
- Pin 3 — D+ (зелений);
- Pin 4 — GND (чорний);
Для Type-B призначення контактів таке ж, але фізичне розташування може відрізнятися. Важливо орієнтуватися не лише на номер виводу, а й на його позицію на корпусі роз’єму.
Міні та мікро USB — старі, але ще актуальні
У мобільних пристроях тривалий час використовували Mini-USB та Micro-USB. Вони мають 5 контактів: чотири звичні за схемою плюс один додатковий (ID), який визначає режим роботи — хост або пристрій. Наприклад, при підключенні OTG-кабелю (On-The-Go) смартфон стає контролером для флешки або миші.
Type-C — універсальний стандарт нового покоління
USB Type-C — це не лише симетричний і зручний у використанні конектор. Його головна особливість — двостороння передача енергії та даних. В залежності від кабелю, Type-C може підтримувати режими USB 2.0, 3.2, Thunderbolt 3 і 4, DisplayPort та Power Delivery. Він має 24 контакти, які «дзеркаляться» для підтримки будь-якої орієнтації штекера.
| Група контактів | Функція | Кількість | Коментар |
|---|---|---|---|
| VBUS (живлення) | Передача енергії до 100 Вт | 4 | Для живлення або зарядки |
| GND | Земля | 4 | Баланс струму |
| TX/RX лінії | Передача даних на високих швидкостях | 8 | Thunderbolt/USB4 |
| CC (Configuration Channel) | Визначає напрямок і потужність | 2 | Контроль ролі пристрою |
| SBU | Альтернативні функції (DisplayPort) | 2 | Зображення/аудіо |
Правильна розпіновка USB Type-C має вирішальне значення для передачі сигналу та Power Delivery. Неправильне підключення може перевантажити порт або знизити швидкість роботи.
Як правильно підключити дроти при самостійному ремонті або монтажі USB
При ремонті кабелю або власному складанні потрібно враховувати не лише кольори дротів, але й параметри струму, які може витримувати провідник. Зазвичай для живлення використовується мідний дріт перерізом 28 AWG (0,32 мм). Для довших кабелів рекомендується брати товстіший дріт, щоб уникнути падіння напруги понад 0,25 В при струмі 1 А.
Кроки підключення USB-кабелю вручну
- Зняти ізоляцію та визначити кольори дротів.
- Звіритися зі схемою розпіновки (тип A, B, C тощо).
- Залудити кінці та припаяти кожен контакт до відповідного виводу.
- Перевірити мультиметром полярність і цілісність з’єднань.
- Ізолювати місця пайки та перевірити роботу пристрою.
Особливу увагу варто приділяти екранірованню кабелю — воно зменшує електромагнітні завади, які можуть впливати на якість передачі сигналу. Для USB 3.0 і вище обов’язково використовується спільна металічна оплітка.
Поширені помилки під час підключення розпіновки USB
Навіть досвідчені майстри іноді припускаються помилок, особливо при роботі з нестандартними кабелями. Нижче наведені найпоширеніші проблеми:
- Переплутані лінії живлення: підключення червоного проводу до GND може викликати коротке замикання;
- Неправильна полярність даних: зворотне підключення D+ та D− призводить до відмови пристрою;
- Відсутність екрана: якщо знято металеву оплітку, можуть з’явитися перешкоди;
- Підключення неякісного кабелю: дешеві дроти часто не витримують навантаження понад 500 мА, що призводить до перегріву.
Дослідження компанії USB-IF показало, що близько 12% усіх збоїв у передачі даних при використанні USB 3.0 пов’язані зі специфічними проблемами розпіновки або неякісними контактами. Тому навіть незначні деталі можуть критично вплинути на стабільність роботи системи.
Як перевірити правильність розпіновки USB мультиметром
Мультиметр — найкращий інструмент для контролю правильності підключення. Навіть без підключення до комп’ютера можна визначити, чи подається живлення, і чи не переплутані лінії даних.
Перевірка послідовності контактів
- Встановіть мультиметр у режим перевірки напруги постійного струму.
- Підключіть червоний щуп до VCC, чорний — до GND.
- Правильна напруга має складати близько 5 В.
- Якщо напруга значно нижча — можливо, є поганий контакт або занадто тонкий провід.
Перевірка ліній даних
Щоб переконатися, що D+ і D− підключені правильно, можна заміряти напругу між ними — зазвичай вона коливається у межах 0,2–0,4 В у режимі очікування. Якщо один із проводів не має контакту, комп’ютер не зможе розпізнати пристрій.
Розвиток стандарту USB та його вплив на розпіновку
З кожною новою версією USB розпіновка ускладнюється, адже зростає кількість контактів. У USB 4 кількість ліній збільшена для підтримки двосторонньої передачі та сумісності з Thunderbolt 3. Проте backward-сумісність (зворотна сумісність) зберігається, завдяки чому навіть старі пристрої працюють з новими портами через спеціальні адаптери.
За даними аналітичної компанії Statista, станом на 2023 рік USB Type-C використовується у понад 70% нових смартфонів та 90% ноутбуків. Європейський Союз навіть прийняв закон, який зобов’язує виробників електроніки використовувати Type-C як стандарт для всіх мобільних пристроїв до 2025 року.
Практичні поради з безпечного підключення USB
Щоб уникнути проблем із підключенням, дотримуйтеся простих рекомендацій:
- Не вставляйте штекер під кутом — це може пошкодити контакти.
- Не використовуйте кабелі невідомих брендів без екранування.
- Перевіряйте потужність блока живлення перед підключенням пристроїв високої споживчої потужності.
- При самостійному монтажі використовуйте термозбіжні трубки для ізоляції.
- Завжди перевіряйте розпіновку USB перед пайкою — навіть відомі кольори можуть бути переплутані виробником.
Чому точність розпіновки так важлива
Коли ми підключаємо USB, здається, що це просто – вставити кабель і все працює. Але насправді будь-яке відхилення у розпіновці може спричинити вихід з ладу як пристрою, так і порту комп’ютера. З огляду на те, що сучасні USB Type-C можуть передавати до 100 Вт потужності, помилка у підключенні живлення здатна остаточно пошкодити електроніку.
Висновок
Отже, розпіновка USB — це точна схема з’єднання контактів, яка забезпечує правильну роботу пристроїв, передачу енергії та даних. Вона визначає, який провід відповідає за живлення, який — за землю, а які — за обмін інформацією. Знання розпіновки дозволяє самостійно ремонтувати кабелі, підключати нестандартні пристрої та уникати коротких замикань. Сучасні стандарти, такі як USB Type-C, роблять систему більш гнучкою і потужною, проте потребують ще більшої точності при підключенні.
Дотримання правил розпіновки USB — запорука безпечної, швидкої та стабільної роботи будь-якої техніки. І незалежно від того, чи це старий флеш-накопичувач, чи новий ноутбук із Thunderbolt 4, правильне підключення проводів залишається основою надійності.
